エー・アンド・デイ(A&D)

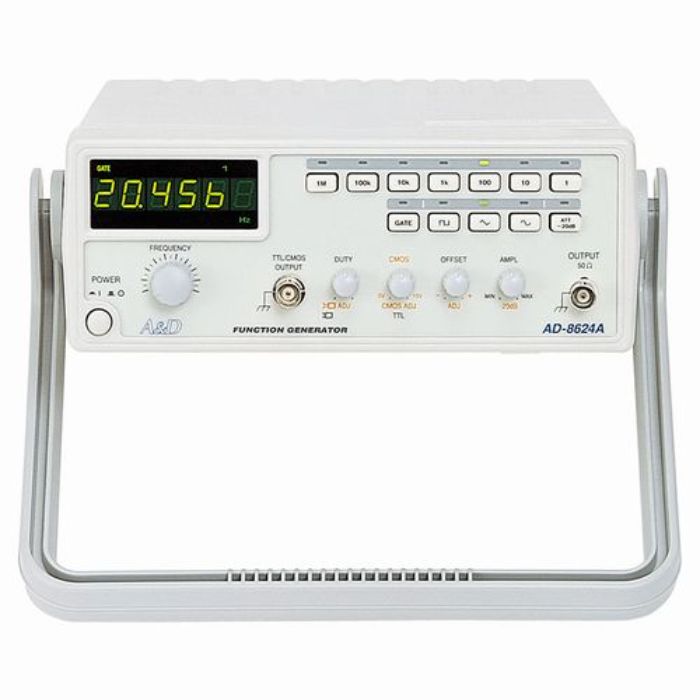

ファンクションジェネレータ■◆ AD-8624A(1個)

商品

Airis1.co.jp 主力メーカー品

他社より価格が高い場合はお気軽にご相談ください

特徴

3MHz ファンクション ジェネレーター
周波数カウンターを内蔵したデジタル表示
正弦、三角、方形、ランプ、パルス波、ランプ波などを出力
DCオフセットの調整、デューティ比の調整が可能
外部電圧の入力による出力周波数の制御が可能(VCF)(入力電圧0~10V、入力インピーダンス 10kΩ±10%)

仕様

信号出力部(出力周波数レンジ):0.3Hz~3MHz (7レンジ)
信号出力部(出力波形):方形波、正弦波、三角波、TTL出力、CMOS出力、パルス波、ランプ波、変形正弦波
信号出力部(出力振幅):最大20Vpp(開放時)、最大10Vpp(50Ω終端時)
信号出力部(出力周波数精度):カウンタ精度に依存
信号出力部(出力インピーダンス):50Ω±10%
信号出力部(アッテネータ(減衰器)):-20dB±1dB
信号出力部(DCオフセット):±10V(開放時)、±5V(50Ω終端時)
信号出力部(デューティー比):20%~80%まで連続可変(1MHz時)
正弦波(歪み率):1%以下(0.3Hz~200kHz)
方形波(立上り・立下り時間/対称性):100ns以下(最大出力時、50Ω終端時) / ±2%(0.3Hz~100kHz)
三角波(直線性):98%以上(0.3Hz~100kHz) / 95%以上(100kHz~3MHz)
TTL出力(出力電圧 / 立上り・立下り時間):3Vpp以上 / 25ns以下
CMOS出力(出力電圧 / 立上り・立下り時間):4Vpp±1Vpp~14.5Vpp±0.5Vppの範囲で調整可能 / 120ns以下
周波数カウンタ部(表示):6桁LED表示(表示桁数 : INT時5桁、EXT時6桁)
周波数カウンター部(測定レンジ):0.3Hz~3MHz(INT) 、5Hz~500MHz(EXT)
周波数カウンター部(タイムペース):発振周波数10MHz
周波数カウンター部(感度):35mVrms(5Hz~100MHz) 、45mVrms(100MHz~150MHz)
周波数カウンター部(最大入力定格):150Vrms
周波数カウンター部(入力インピーダンス):約1MΩ、150pF
仕様保証温湿度範囲:23±5°C、80%RH以下(結露しないこと)
電源(電圧・周波数):AC100V±10%、50Hz/60Hz
消費電力:約22W(約28VA)
サイズ:218★84★261(突起部含まず)XXmm
重量:約2.1kg
付属品:電源ケーブル1本、出力ケーブル(BNC-ワニロクリップ)1本、取扱説明書
