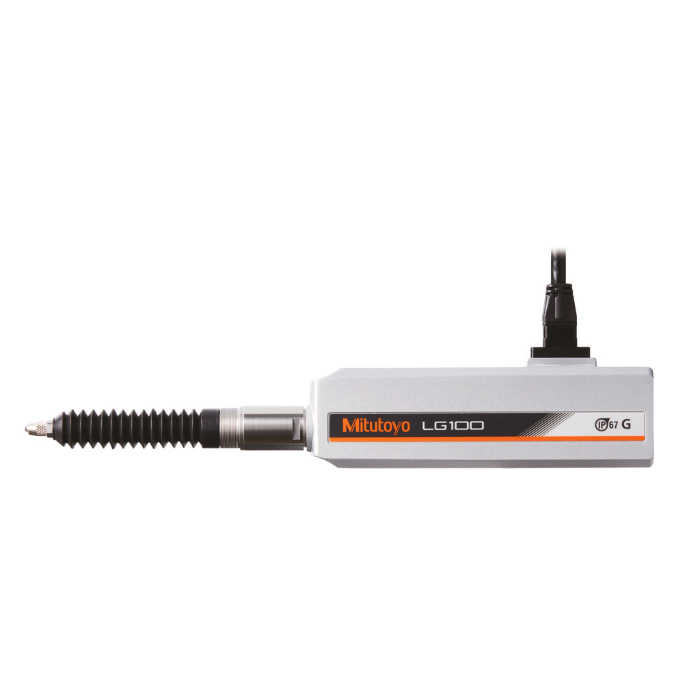

ミツトヨ(MITUTOYO)
リニヤゲージ

商品

Airis1.co.jp 主力メーカー品

他社より価格が高い場合はお気軽にご相談ください

特徴

●インラインや測定室でも使用できる高精度ゲージヘッドです。
●測定範囲全域で繰り返し精度(2σ)、狭範囲精度を保証します。
●摺動耐久性5000万回以上をクリアし、耐油性の高い材料を採用したことで保護等級IP67Gを実現しています。(測定範囲10mmタイプ(弊社試験による実力値)での耐久性)
●全シリーズに原点信号出力機能を搭載し、オーバースピードなどのトラブル時にも原点位置の再現が可能です。
●インラインや装置組み込みに適した小型カウンタ(EJカウンタ)と測定室での使用に適した多機能カウンタ(EHカウンタ)に接続可能です。(変換プラグ必要となります。)
【仕様】
●測定範囲(mm):25
●分解能(μm):0.5
●指示精度(20°C、L=任意測定長(mm)):1.5+L/50μm
●狭範囲精度(μm):0.5(任意20μmの範囲)
●繰返し精度2σ(20°C):0.3μm
●原点繰返し精度σ(20°C):σ≦0.5μm(300mm/s以下の一定速度で同一方向の原点通過による)
●縦姿勢/測定力:4.6N以下
●横姿勢/測定力:4.3N以下
●逆姿勢/測定力:4.0N以下
●位置検出方式:光学式透過形リニアエンコーダ
●応答速度(mm/s):1500
●出力信号:90°位相差、差動方形波(RS-422適合)
●最小エッジ間隔(ns):250(4MHz)
●原点信号(Z相)位置:測定子先端(下死点)から約5mm
●測定子:超硬球Φ3mm(取付用ねじ部M2.5(P=0.45×5))標準測定子(No.901312)
●ステム径(mm):Φ15
●軸受方式:リニアボールベアリング
●出力ケーブル長さ(m):2(本体から直出し)
●コネクタ:使用プラグ/HR10A-10P-10P(ヒロセ)、適合レセプタクル/HR10A-10R-10S(ヒロセ)、適合ジャック/HR10A-10J-10S(ヒロセ)
●使用温度(湿度)範囲:0~50°C(20~80%RH、非結露)
●保存温度(湿度)範囲:-10~60°C(20~80%RH、非結露)

仕様

ブランド:ミツトヨ(MITUTOYO)
品名:リニヤゲージ
