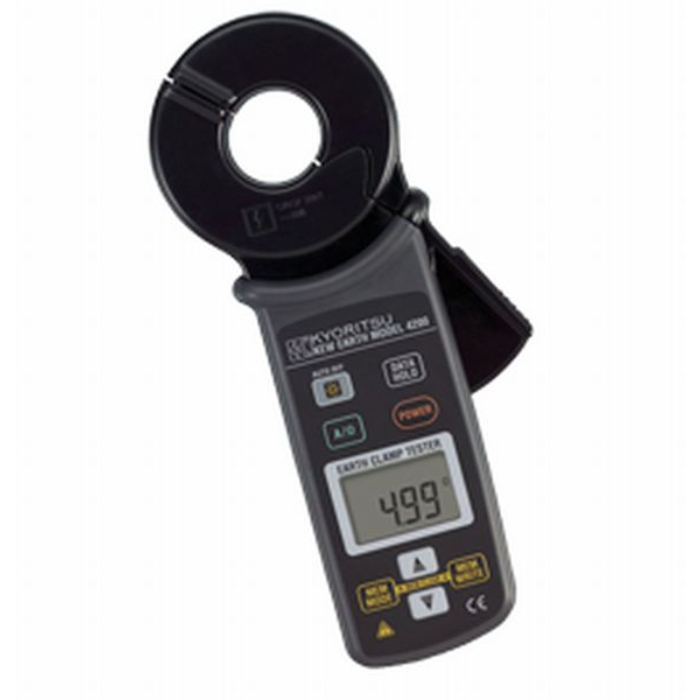

多重接地専用アースクランプ MODEL4200

商品

特徴

0.05~1500Ωの接地抵抗測定が、接地線をクランプするだけでOK!(多重・共用・構造体接地で可能)
1mA~30Aの漏れ電流および交流電流の測定が可能『真の実効値表示』
接地抵抗測定時に影響を及ぼす電流を自動検出し、ノイズマークを表示するノイズチェック機能
100件のデータを格納可能なメモリー機能
バックライト/データホールド/ブザー/オートパワーオフ機能

仕様

接地抵抗(オートレンジ):20.00/200.0/1500Ω、±1.5%±0.05Ω(0.00~20.99Ω)※1、±2%±0.5Ω(16.0~99.9Ω)、±3%±2Ω(100.0~209.9Ω)、±5%±5Ω(160~399Ω)、±10%±10Ω(400~599Ω)表示のみ確度保証外(600~1580Ω)
交流電流(50/60Hz)(オートレンジ):100.0/1000mA/10.00/30.0A ※2、±2%±0.7mA(0.0~104.9mA)、±2%(80mA~31.5A)
被測定導体径:最大約φ32mm
動作方式:接地抵抗ファンクション→電圧注入・電流検出法(周波数約2400Hz)2重積分方式、交流電流ファンクション→逐次比較方式
入力オーバー表示:測定範囲を超えた場合“OL”表示
応答時間:約7秒(接地抵抗)、約2秒(交流電流)
サンプルレート:約1回/秒
オートパワーオフ機能:ボタン操作後約10分後にオートパワーオフ
適合規格:IEC 61010-1 CAT IV 300V 汚染度2
過負荷保護:AC120A/10秒間
使用電池:単3形乾電池 R6/LR6(1.5V)×4(連続使用可能時間 R6使用時約12時間)

備考

多重・共用・構造体接地で測定可能であり、単独接地の測定はできませんので、ご注意ください。
※1、0.01~0.04Ωは0に補正されます。
※2、クレストファクタ≦2.5(50/60Hz、波高値は60Aを超えないこと)
