共立電気計器

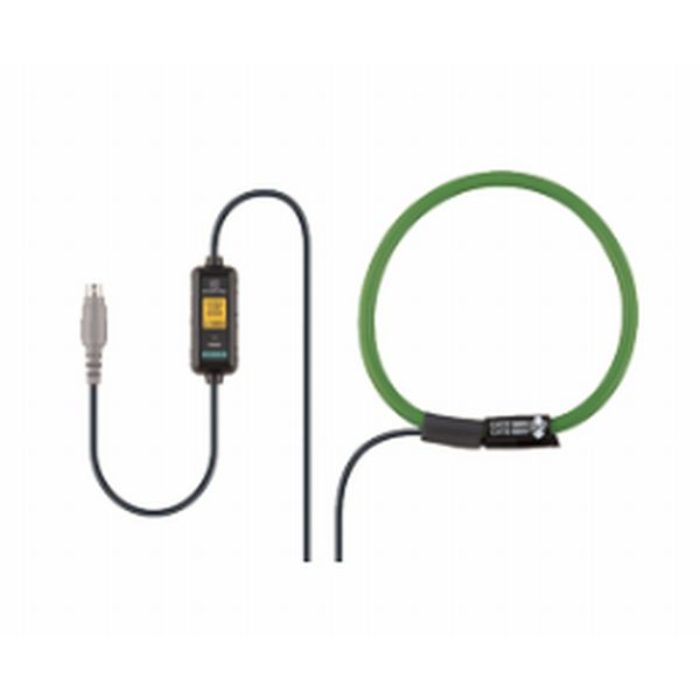

負荷電流フレキシブルクランプセンサ KEW8130

商品

特徴

AC 1000Aまでの大電流が測定可能
空芯コイル採用で、柔軟で軽量
国際安全規格 IEC 61010-1 CAT IV 300V/CAT III 600V対応

仕様

適応機種:5010(*)、 5020(*)、 5050(*)、 6300、 6305、 6310、 6310WHM、 6315、 6315WHM
被測定導体径:最大約φ110mm
定格電流:AC 1000A
出力電圧: AC 500mV / 1000A (AC 0.5mV/A)
確度:±0.8%rdg±0.2mV (45Hz ~ 65Hz)、±1.5%rdg±0.4mV (40Hz ~ 1kHz)
位相特性:±2.0°以内 (45Hz ~ 65Hz)
コード長/出力端子:約3m/MINI DIN 6PIN
出力インピーダンス:100Ω以下
適合規格:IEC 61010-1、IEC 61010-2-032 CAT IV 300V / CAT III 600V 汚染度2、IEC 61326
使用温湿度範囲:-10 ~ 50°C、相対湿度85%以下(結露無きこと)
回路ボックス寸法:65(L)×24(W)×22(D)mm (突起物を含まない)

備考

ご使用の前に、メーカーHPより適応機種一覧をご確認ください。
