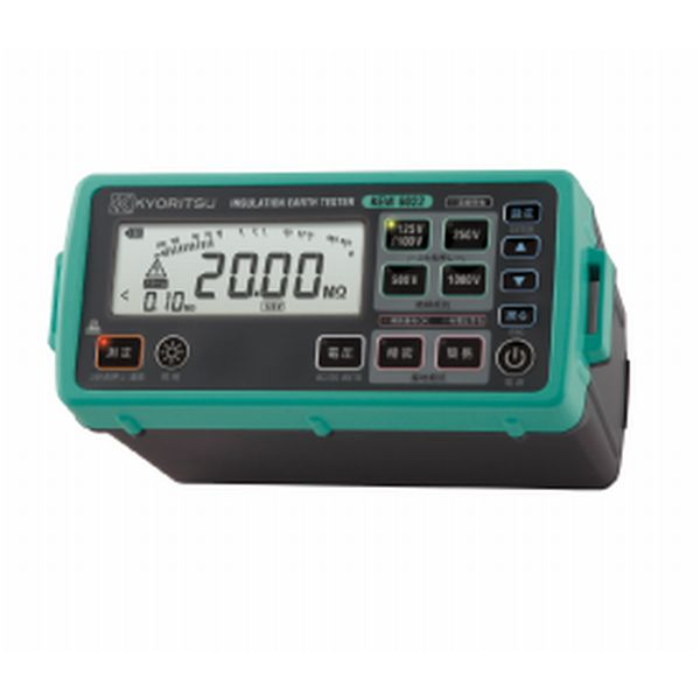

デジタル絶縁・接地抵抗計 KEW6022

商品

特徴

小型・軽量設計で長時間の作業や持ち運びに便利
手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
応答時間が早く、スピーディーな絶縁測定で効率アップ
リモートスイッチ付測定プローブによる簡易測定で接地測定が簡単
交流電圧(真の実効値)および直流電圧を自動判別して測定
さまざまな警告機能が安全正確な測定をサポート(活線警告、補助接地OK など)
暗所での作業をサポートするバックライトや蓄光式操作ボタン
悪天候下の測定でも平気な防塵・防滴構造 IEC 60529 (IP54)
オートディスチャージ機能付

仕様

定格測定電圧(絶縁抵抗計):100V ※1/125V※1/250V/500V/1000V
有効最大表示値(オートレンジ/絶縁抵抗計):100/125V→2.000/20.00/200.0MΩ、250/500/1000V→20.00/200.0/2000MΩ
中央表示値:100/125V→5MΩ、250、500、1000V→50MΩ
第一有効測定範囲(絶縁抵抗計):100/125V→5MO、250V→1.51~100.0MΩ、500V→1.51~200.0MΩ、1000V→1.51~1000MΩ
第一有効測定範囲(確度/絶縁抵抗計):±1.5%rdg±5dgt
第二有効測定範囲(絶縁抵抗計):100/125V→0.110~0.199MΩ/20.01~200.0MΩ、250V→1.20~1.50MΩ/100.1~2000MΩ、500V→1.20~1.50MΩ/200.1~2000MΩ、1000V→1.20~1.50MΩ、1001~2000MΩ
第二有効測定範囲(確度/絶縁抵抗計):±5%rdg±6dgt
開放回路電圧(絶縁抵抗計):定格測定電圧値の1.2倍以下
定格測定電流(絶縁抵抗計): 定格測定電圧×1000Ωの値の試験抵抗を接続したとき DC1.0~1.2mA
短絡電流(絶縁抵抗計):DC1.5mA以下
測定レンジ(オートレンジ/接地抵抗計): 20.00/200.0/2000Ω(簡易測定)(精密測定)
確度(接地抵抗計):±3%rdg±0.1Ω (20Ω)、±3%rdg±3dgt (200/2000Ω)
測定範囲(電圧計):AC5~600V (45~65Hz) DC±5~600V
確度(電圧計):±1%rdg±4dgt
適合規格:JIS C 1302:2014準拠、IEC 61010-1 CAT III 600V、CAT IV 300V 汚染度2、IEC 60529 (IP54) IEC 61557-1、 -2、-5、 -10 IEC 61326-2-2
使用電池:単3形アルカリ乾電池 LR6 (1.5V)×6
別売りオプション:7243A(L型プローブ)、7245A(精密測定コードセット)、8016(先端金具・フック)、9172(保管用ケース)

備考

※1、125Vおよび100Vは切換設定
