エー・アンド・デイ(A&D)

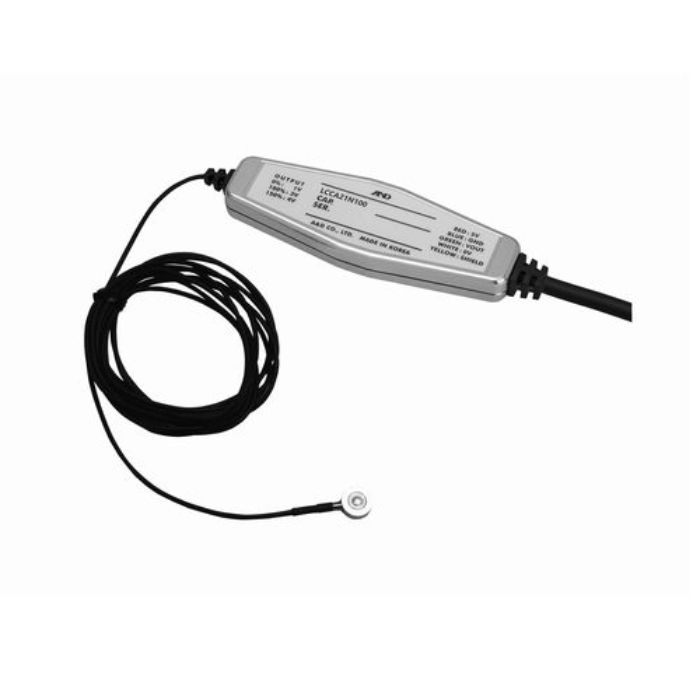

ロードセル■◆ LCCA21KN001(1個)

商品

Airis1.co.jp 主力メーカー品

他社より価格が高い場合はお気軽にご相談ください

特徴

圧縮タイプ
荷重分布測定に最適
圧入やプレスの加圧変化測定に最適
セル取付金具、アンプケース取付金具付属
定格容量:100N(10.20kg)~1KN(102.0kg)
アンプ付アナログ出力で分銅校正が不要
荷重分布測定に最適
ボタンスイッチ圧測定に
分力測定に
【注意事項】
※1負荷荷重(% of R.C):0% / 出力電圧:1V、負荷荷重(% of R.C):100% / 出力電圧:3V、負荷荷重(% of R.C):150% / 出力電圧:4V

仕様

許容過負荷:150% of R.C.
総合誤差:0.5% of R.O.
電源電圧:DC5V±0.25V
電源消費電流:16mA以下
負荷抵抗:5kΩ以上
出力電圧:1~4V(※1)
零点電圧:1V±0.04V(※1)
スパン電圧:2V±0.01V(※1)
絶縁抵抗:500MΩ以上/DC50V(電源、出力間は非絶縁)
温度補償範囲:0°C~70°C
許容温度範囲:-10°C~80°C
零点の温度影響:0.6% of R.O./10°C Typ.
出力の温度影響:0.6% of Load/10°C Typ.
周波数特性:100Hz(-3dB)
ケーブル太さ/長さ(ロードセルからアンプ):φ2/2m
ケーブル太さ/長さ(アンプから):φ6/0.5m
防塵防水性:ロードセル IP64
ケーブルカラー:赤:電源+、白:電源-、緑:出力+、青:出力-、黄:シールド
固有振動数:35kHz
重量:約70g(アンプ、ケーブル含む)
付属品:取付ホルダ、アンプケースホルダ
