日置電機

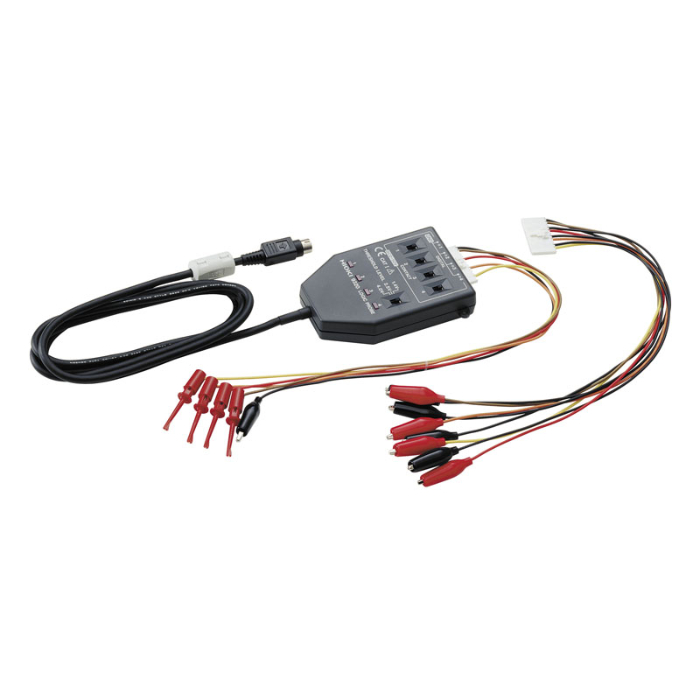

ロジックプローブ 9327

商品

特徴

1台で4チャネル入力(4ch間のGND共通)
ディジタル/コンタクト入力を切り換え
ディジタル入力のしきい値は3段階切り換え(+1.4/+2.5/+4.0V)
対応可能パルス幅100nsの高速応答
ハイコーダ接続端子は小型タイプ

仕様

機能:電圧信号やリレーの接点信号をhigh/low記録するための検出器入力部:4ch (本体間、 チャネル間GND共通)、 ディジタル/コンタクト入力切換 (コンタクト入力はオープンコレクタ信号検出可能)、入力抵抗: 1 MΩ (ディジタル入力: 0 to +5 V時)、500 kΩ以上 (ディジタル入力: +5 to +50 V時)、プルアップ抵抗: 2 kΩ (コンタクト入力: 内部+5 Vにてプルアップ)ディジタル入力 しきい値:1.4 V/ 2.5 V/ 4.0 Vコンタクト入力 検出抵抗値:1.4 V: 1.5 kΩ以上 (オープン)、 500 Ω以下 (ショート)、2.5 V: 3.5 kΩ以上 (オープン)、 1.5 kΩ以下 (ショート)、4.0 V: 25 kΩ以上 (オープン)、 8 kΩ以下 (ショート)応答可能パルス幅:100 ns以上最大入力電圧:0~+DC50 V (入力端子間に加えても壊れない上限電圧)
