ミツトヨ(MITUTOYO)

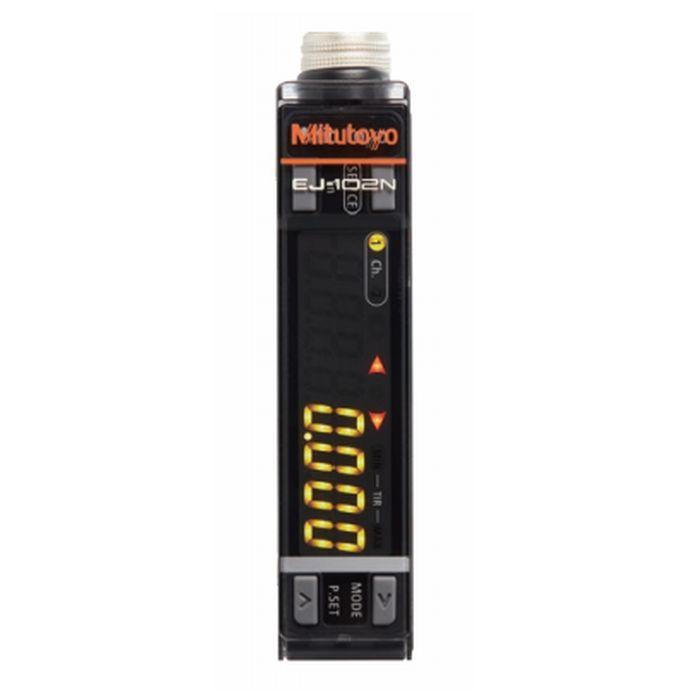

リニヤゲージカウンタ EJ-102N

商品

Airis1.co.jp 主力メーカー品

他社より価格が高い場合はお気軽にご相談ください

特徴

インラインや測定室でも使用できるリニヤゲージ用小型カウンタです。高速・省スペースで生産現場の可視化、生産性向上、情報蓄積を実現しました。
小型カウンタ(EJカウンタ)は最大8台連結可能で、リニヤゲージを最大16軸接続できます。
DINレール上で、各ユニットをケーブルレスでダイレクト接続できるので、場所を取りません。連結した全てのユニット、ゲージは電源1本で全て駆動可能です。
小型カウンタ(EJカウンタ)とインタフェースユ ニットを 連 結し 、産 業 用 インタフェース(CC-Link)を通してのデータ出力が可能。常時データのモニタリングや傾向管理を実現します。またUSBインタフェースを備えており、パソコンとも簡単に接続できます。
同じカウンタに接続された2軸間の和差演算が可能です。

仕様

接続可能機種:LG100(変換ケーブル不要)、LFG-Z(変換ケーブル/No.21NZA194必要)、LGF/LGK/LGB/LG(変換ケーブル/No.21HZA193必要)
表示単位:mm
リニヤゲージ接続ポート数:2
対応ゲージ信号:差動方形波、原点付差動方形波(5、1、0.5、0.1μm分解能)
入力応答周波数(MHz):5
ユーザーインタフェース/表示:負符号+8桁およびインジケータ(表示軸数は1軸、手動で切替)
ユーザーインタフェース/キー数:4
外部入出力/I/Oポート数:入力/4ポート(Ch切替、ピーククリア、ホールド、プリセット)、出力/4ポート(Err/ALLGO、公差公差判定)
外部入出力/対応通信規格:EJカウンタ8台+インタフェースユニット(オプション)1台(最大リニヤゲージ接続数:16本)
電源定格/入電圧力:10V~27VDC
電源定格/最大消費電力:1台のみ/3 W以下(リニヤゲージ2本含む)、 最大連結時/30 W以下(インタフェースユニット およびリニヤゲージ16本含む)
仕様温湿度範囲:0~50°C、20~80%RH(結露なきこと)
保存温湿度範囲:-10~60°C、20~80%RH(結露なきこと)
重量:約120g
