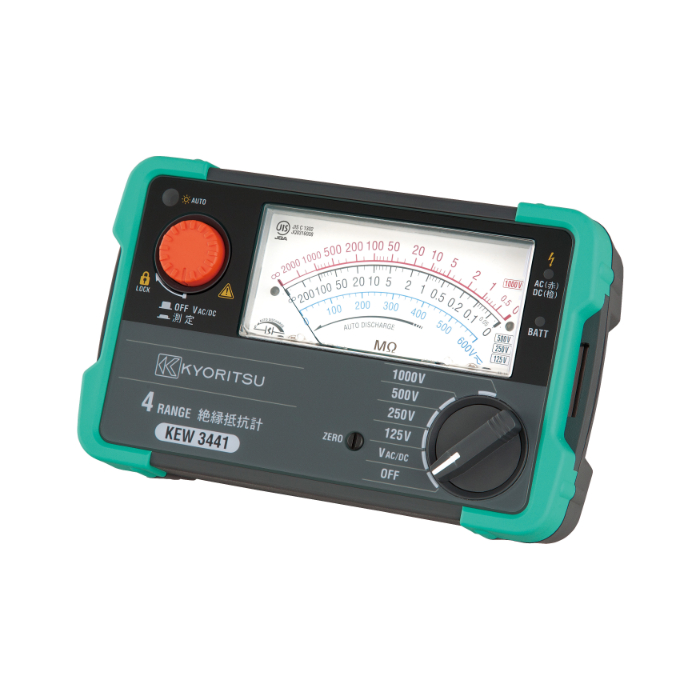

アナログ絶縁抵抗計 KEW3441

商品

特徴

現場での測定スピードを最大限追求 4レンジ絶縁抵抗計
スピーディーな測定に役立つ機能を搭載
見やすいスケール目盛
抵抗状態をLEDの色で確認(緑:高抵抗、赤:低抵抗)
リモート測定スイッチ付き測定コード
取り出し
収納が簡単な携帯用ケース
直流
交流を自動判別する電圧測定機能
暗所で自動点灯するスケール照明と測定物を照らせるLEDライト
安全な測定をサポートする活線警告機能とオートディスチャージ機能
JIS C 1302:2018認証品

仕様

定格測定電圧:125V/250V/500V/1000V
有効最大表示値:200MΩ (125V/250V/500V )、2000MΩ (1000V)
中央表示値:5MΩ (125V/250V/500V )、50MΩ (1000V)
第1有効測定範囲:0.1 ~ 100MΩ (125/250/500V)、1 ~ 1000MΩ (1000V)
0:0
標準状態における確度(*1):指示値の±5%以内
第2有効測定範囲:0及び∞目盛を除く第1有効測定範囲以外の目盛
標準状態における確度(*1):指示値の±10%以内
0及び∞目盛の確度:目盛長の0.7%以下
抵抗状態 LED、緑/赤 判別基準値:0.125MΩ (125V)、0.25MΩ (250V)、0.5MΩ (500V)、1MΩ (1000V)
開放回路電圧:定格測定電圧値の1.2倍以下
定格電流:定格測定電圧×1000Ωの値の試験抵抗を接続したとき1.0~1.2mA
短絡電流:1.5mA以下
測定範囲:AC 0~600V( 45~65Hz)/DC 0~600V
確度:最大目盛値の±5%
適合規格:JIS C 1302:2018認証、JIS C 1010-1 CAT III 600V 保護等級..IP40
電源/使用電池:単3形乾電池LR6/R6(1.5V)×4
オプション:7243A (L型プローブ)、8016(先端金具・フック)、9186A (本体収納ケース)、9187(測定コード収納ケース)
サイズ:97(L)×156(W)×46(D)mm

備考

(*1) 標準状態は以下のとおりです。周囲温度 23±5°C 、外部磁界;地磁気のみ、相対湿度 45 ~ 75%、 標電池電圧;電池有効範囲、位置 水平(傾斜角は5°以下
