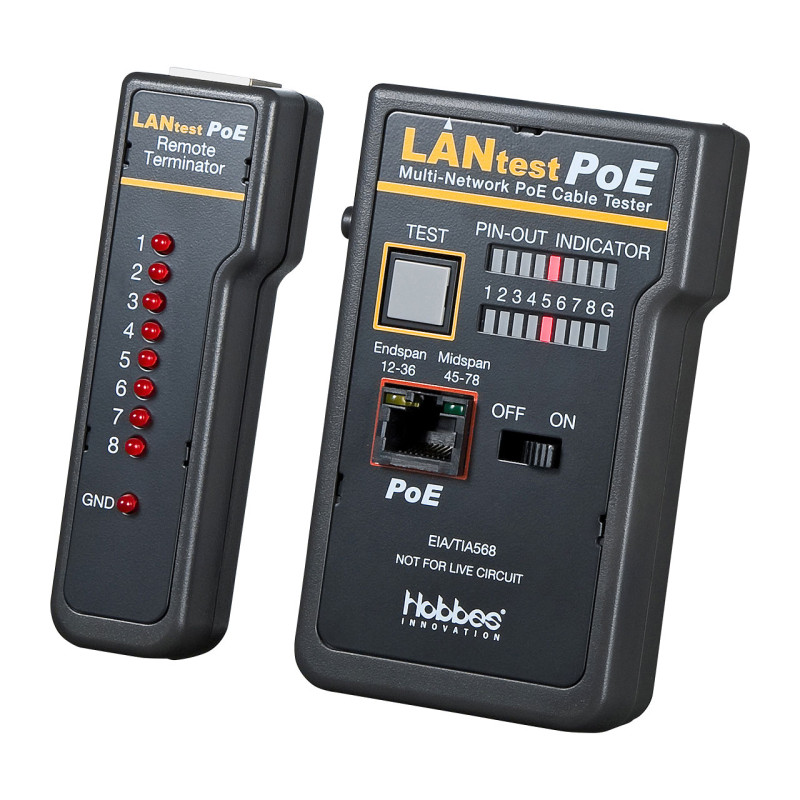

PoELANケーブルテスター LAN-TST5

商品

特徴

ケーブルの導通・断線・結線ミスが簡単にわかる、PoE対応のLANケーブルテスター
PoEの有無を数秒で確認できます。
電圧が12~36V(A class接続)または45~78V(B class接続)のどちらで給電されているかを判断し、PSEタイプを調べることができます。
IEEE802.3af/IEEE802.3at規格に準拠しています。
UTP・STPのRJ-45ケーブル(EIA/TIA-568A/568B、AT&T258A)、10BASE2のThin Ethernetケーブル、RJ-11モジュラーケーブル、トークンリングなどのピンの状態を調べることができます。
ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。
親機・子機に分かれているので、既に敷設されているネットワークケーブルもテストすることができます。
自動・手動スキャンの両方に対応しています。
<ご注意>
PoE検知は、IEEE802.3af、atのみが対象で、この規格内PoE送電をAまたはB方式を検知し表示します。
このLED表示が両方点灯する場合は対象外のPoE規格の可能性があります。
また、不点灯の場合も送電側がPoEとしての機器であるならば規格外の可能性があります。
本機はマスターユニット・親機のみがPoE検知機能を有しております。
リモートユニット・子機はあくまでもLANケーブル検査用であり、PoE検知の機能はありません。
規格外のPoEの受電側にリモートユニット・子機を接続した場合、不動作のみならず破損の恐れがあります。

仕様

測定可能ケーブル:ツイストペアケーブル(UTP/STP)/〇電話ケーブル/〇 ※直接RJ-45のポートに挿し込んで測定できます。(LAN-TST4以外にはRJ-45からRJ-11へポートを変換するパーツが付属しています)10BASE2/〇トークンリングケーブル/〇
測定可能コネクタ:RJ-45(UTP/STP)RJ-11RG-58(BNCケーブル)
結線:ストレート/クロス判別/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。詳細な結線/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。配線ミス/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。ペア割れ検出/×
断線:有無/〇断線している芯線の特定/〇対応ケーブル長/305m
PoE測定:電圧クラス(A/B)
ケーブル長測定・表示:×
トーンジェネレーター機能:× ※トーンジェネレーターのトーンを検出するには別売りのプローブ(LAN-T256712)が必要となります。
その他の機能:×
リモートユニット:〇
表示方法:LED
使用電池:9V乾電池×1
サイズ:マスターユニット・親機/W68×D26×H105mmリモートユニット・子機/W31×D25×H102mm
重量:マスターユニット・親機/約115gリモートユニット・子機/約48g
付属品:10BASE-Tケーブル×1本、10BASE-2ケーブル×2本、BNCコネクタ×1個、RJ-45・RJ-11変換アダプタ×2個、RJ-45コネクタキャップ×2個、006P 9V乾電池(テスト用)×1個、収納ケース、取扱説明書兼保証書
